SBK 100 CNC/ Sensorik
Beschreibung

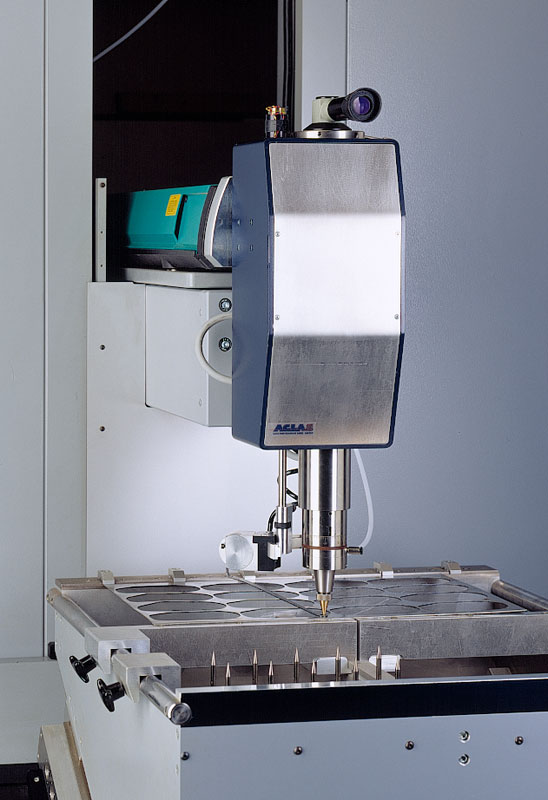

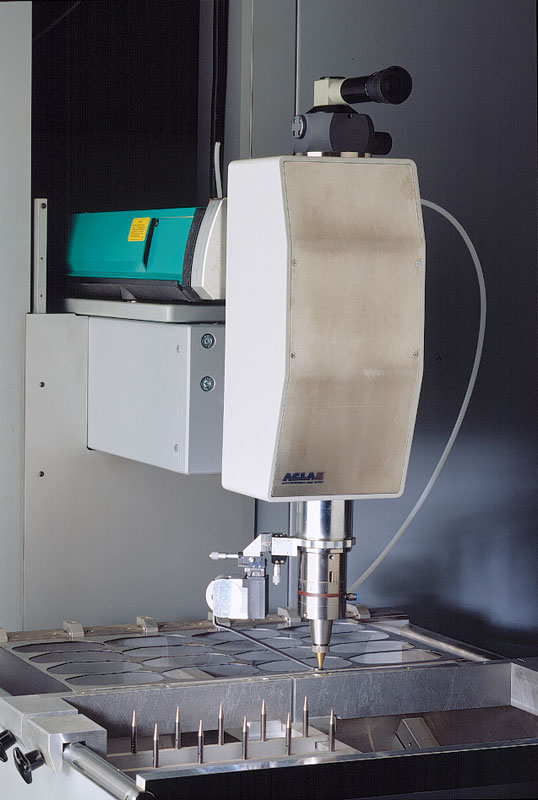

Der SBK 100 / CNC Spezial ist ein Bearbeitungskopf insbesondere für Nd:YAG-Laser, der von einer CNC gesteuert wird und zusätzlich mit einer taktilen (oder kapazitiven) Sensorik ausgestattet werden kann.
Er bewirkt die Umlenkung des Laserstrahles von der Y-Achse in die Z-Achse und enthält alle notwendigen optischen und mechanischen Elemente zur Beobachtung und Fokussierung des Laserstrahls und der Gaseinkopplung.
Auch wenn die Z-Achse des SBK100 CNC mit einem Hub von 100/150mm beweglich ist, kann die Verbindung mit einer Laserstrahlquelle als quasi feste Optik mit entsprechend hoher Bearbeitungsqualität betrachtet werden. Die Sensorik kann diese Eigenschaft der festen Optik unterstützen, indem sie die Fokuslage des Laserstrahles zum Werkstück konstant hält und somit auch bei unebenen, nicht waagerechten Werkstücken eine optimale Bearbeitung ermöglicht.
Der SBK kann grundsätzlich mit jeder Nd:YAG-Laserstrahlquelle bis zu 500 Watt mittlerer Leistung betrieben werden. Speziell entwickelt wurde er für die ACELtec-Laserbearbeitungsmaschinen der LS-Serie in Verbindung mit der Strahlquellenbaureihe KLS /FLS der Firma LASAG.
Der SBK 100 CNC Spezial ist mit einer hochpräzisen Linearachse ausgestattet.
Technische Daten:
- Verfahrweg: 100 / 150mm
- Auflösung: +/- 0.1mm
- max. Verfahrgeschwindigkeit: 8m/min
- verschiedene Tasthebel verfügbar
- schwenkbar +/- 60°
- Gasschaltung bis 20 bar
- freie Apertur: 28mm
- Brennweite: 100mm u. 60mm
- Strahlengang gerade oder mit 90° Umlenkung
- Anschlussflansch wird kundenspezifisch gefertigt
(Standard LASAG-Flansch)
- Fokuslage einstellbar (+/- 4mm)
- Düse und Linse in XY-Richtung justierbar
- Beobachtungsokular
- Kollisionsschutz
- Schalten der Sensorik (Automatik/Handbetrieb)
- Steuerung über SPS möglich ( 24 V )
