Bearbeitungsmaschinen

Laserbearbeitungsmaschinen von ACELtec mit Festkörperlaser


Aus der  Erfahrung  mit der Laserfeinbearbeitung wurde die Baureihe LS mit Schrägbett entwickelt. Diese Laserbearbeitungsmaschinen sind universell einsetzbar sowohl für die Einzelteil- als auch für die Serienteilfertigung.

Baureihe  LS



CNC-gesteuerte Schrägbett-Laser-Schneid- und Schweißanlage



Typ:

LS1

LS2

LS3

LS4

Steuerung: vorzugsweise Heidenhain

TNC 320

TNC 320

iTNC 530

iTNC 530

Laser: LASAG

KLS / FLS

KLS / FLS

KLS / FLS

KLS / FLS

Verfahrweg   X   [mm]

600

1000

600

1000

                       Y    [mm]

400 / 600

600 / 800

400 / 600

600 / 800

                       Z    [mm]

Sensorik

Sensorik

400

400

Meßsystem

Glasmeßstab

Glasmeßstab

Glasmeßstab

Glasmeßstab

Z – Sensorik





mechanische oder kapazitive Abtastung zur Einhaltung der konstanten Fokuslage zur Werkstückoberfläche
Auflösung ± 0.1mm, Verfahrweg 150mm



Option



Option

mögliche Rundachsen



1

1

2

2

Werkstückspannung



Der Laserbearbeitung angepasstes flexibles  Spannsystem

mit pneumatischer Werkstückspannung

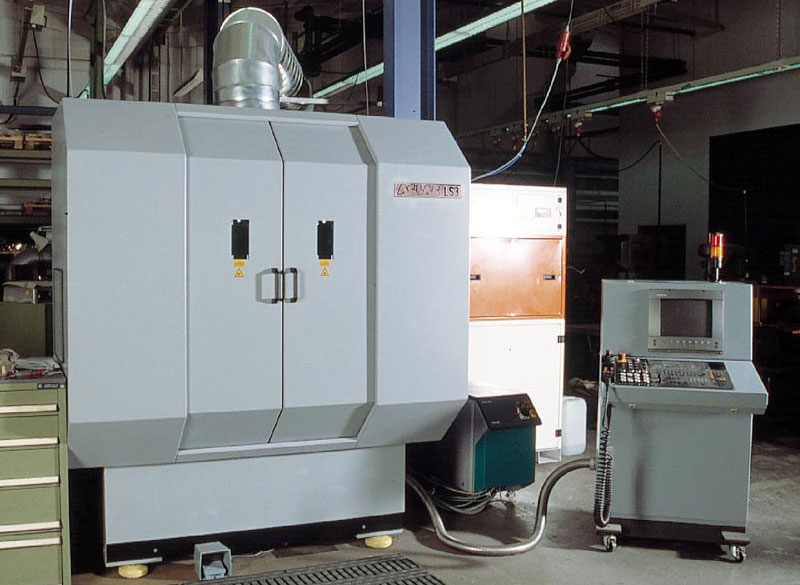

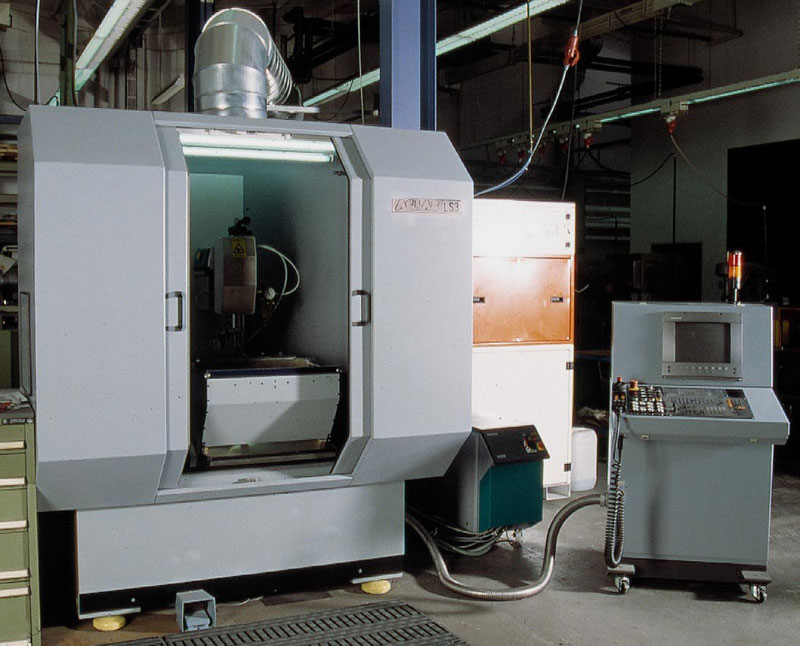

Die Laserbearbeitungsmaschinen können sowohl mit Schutzkabine als auch ohne ausgestattet werden. Mit Schutzkabine entspricht die Maschine der Laserklasse 1, ohne der Laserklasse 4.

Auch  unabhängig von der LS-Maschinenbasis sind kundenspezifische Sonderlösungen möglich. Auf maschinenbautechnischer Seite werden alle ACELtec Laserbearbeitungsmaschinen in enger Arbeitsgemeinschaft mit der Firma  myrenne gmbh  spezialmaschinen + apparatebau  hergestellt.
